Síťový analyzátor NanoVNA
NanoVNA je kompaktní, přenosný a cenově velmi dostupný vektorový síťový analyzátor (Vector Network Analyzer). Slouží k měření vysokofrekvenčních obvodů, antén, filtrů a dalších VF prvků v širokém frekvenčním rozsahu, nejčastěji od 50 kHz do 900 MHz nebo až do 1,5 GHz či 4 GHz v závislosti na konkrétní verzi. Stal se výhodným nástrojem pro radioamatéry, protože zpřístupnil dříve extrémně drahou laboratorní techniku za zlomek ceny.
K čemu lze NanoVNA použít
- Měření SWR (ČSV): kontrola naladění a přizpůsobení antén.
- Charakteristika filtrů: měření útlumu a propustnosti pásmových propustí.
- Měření impedancí: zobrazení impedance na komplexním Smithově diagramu.
- Detekce poruch kabelů: vyhledávání poškození na koaxiálních vedeních (funkce TDR).
- Měření zisku zesilovačů: analýza aktivních VF prvků.
Základní hardwarové verze
- NanoVNA (klasická verze): obvykle s 2,8″ displejem a frekvenčním rozsahem 50 kHz až 900 MHz.
- NanoVNA-H4: vylepšená verze s větším 4″ dotykovým displejem a horním rozsahem až do 1,5 GHz.
Klíčové vlastnosti a software
Zařízení disponuje dvěma porty (CH0 jako vysílací/přijímací pro parametry S11 a CH1 jako přijímací pro S21) a vestavěným akumulátorem pro práci v terénu. Pro přesné měření je před každou změnou konfigurace nutné provést kalibraci pomocí sady prvků SOLT (Short, Open, Load, Through). Pomocí USB rozhraní lze přístroj připojit k počítači a přes software NanoVNASaver provádět detailnější analýzy, exportovat data a skenovat širší frekvenční pásma.

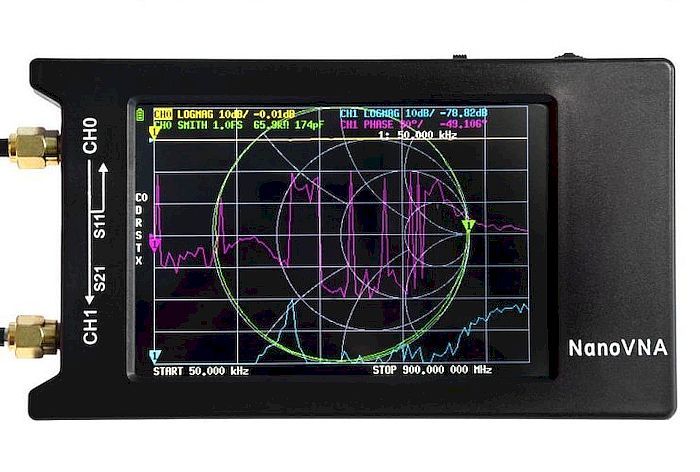

NanoVNA-H4 – základní parametry
- Rozsah měření: 50 kHz – 1,5 GHz
- Dynamický rozsah: 70 dB (50 kHz až 300 MHz), (60 dB (300 až 900 MHz), 40 dB (0,9 až 1,5 GHz)
- Display: 4″ TFT (320 x 480)
- RF výstup: 0 dBm (±2 dBm)
- Port SWR: < 1.1
- Displej: dotykový 4,3“ IPS LCD 800×480
- Napájení: USB 5 V 200 mA, vestavěná 1950 mAh Li-ion baterie
- Maximální nabíjecí proud: 1 A
- USB-C konektor pro komunikaci s PC
- Rozměry: 75 mm x 133 mm x 18 mm
